فلنج چیست Flange؟
فلنج چیست و چه کاربردی در صنعت دارد؟

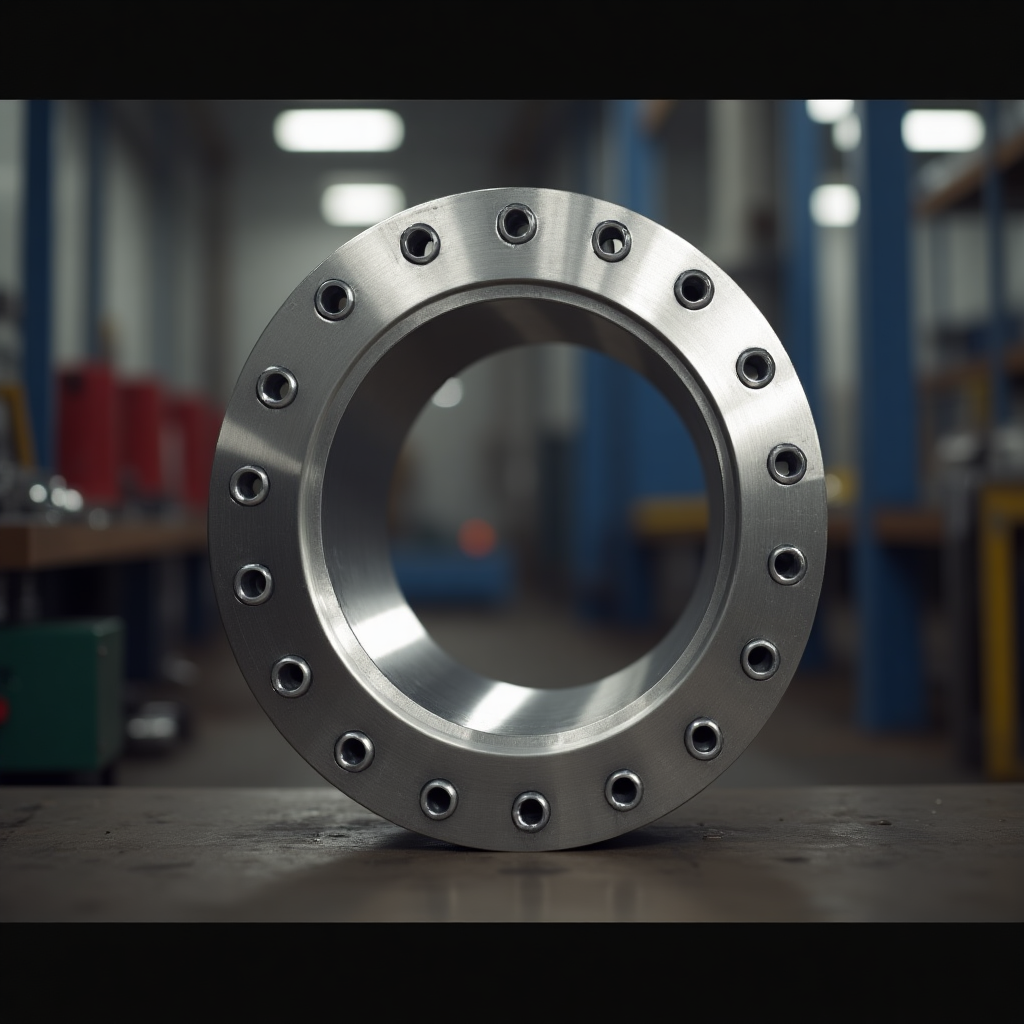

فلنج (Flange) یکی از مهم‌ترین قطعات اتصال در صنایع مختلف است که برای وصل کردن لوله‌ها، شیرآلات، پمپ‌ها و سایر تجهیزات مکانیکی مورد استفاده قرار می‌گیرد. این قطعه معمولاً به‌صورت دایره‌ای یا مربعی طراحی میشود و با پیچ و مهره به سایر قطعات متصل می‌گردد.
فلنج‌ها نقش کلیدی در آب‌بندی، تحمل فشار و تسهیل تعمیر و نگهداری تجهیزات صنعتی دارند. در خطوط لوله‌ی نفت، گاز، پتروشیمی، نیروگاه‌ها و تأسیسات صنعتی، از فلنج‌ها برای ایجاد اتصال مطمئن و قابل جدا شدن استفاده میشود.برای اطلاع از لیست قیمت ورق استیل 316 با ما تماس بگیرین.
ویژگی‌های مهم فلنج‌ها:
- قابلیت جدا شدن آسان برای تعمیر یا تعویض قطعات
- تحمل فشار و دماهای بالا
- امکان استفاده با گسکت‌ها جهت آب‌بندی بهتر
- تنوع در سایز، شکل و متریال برای کاربردهای مختلف
کاربرد فلنج در صنعت:
فلنج‌ها به‌دلیل استحکام بالا و قابلیت اطمینان، در بسیاری از صنایع استفاده می‌شوند، از جمله:
- خطوط انتقال نفت و گاز
- پالایشگاه‌ها و صنایع پتروشیمی
- نیروگاه‌های بخار و سیکل ترکیبی
- سیستم‌های لوله‌کشی آب و فاضلاب
- صنایع غذایی و دارویی
با توجه به اهمیت اتصالات ایمن در صنایع، انتخاب نوع مناسب فلنج و نصب صحیح آن می‌تواند از نشت مواد، خوردگی و حوادث صنعتی جلوگیری کند.
حتماً! در ادامه متن کامل و تخصصی درباره‌ی انواع فلنج و تفاوت‌های آن‌ها برات نوشتم:
انواع فلنج و تفاوت‌های آن‌ها را بشناسید
فلنج‌ها در صنایع مختلف بر اساس نوع اتصال، شکل ظاهری، و نوع کاربرد به دسته‌های گوناگونی تقسیم می‌شوند. انتخاب نوع مناسب فلنج نقش مهمی در عملکرد سیستم‌های تحت فشار دارد و در صورت انتخاب اشتباه، می‌تواند منجر به نشت، افت فشار یا حتی خرابی‌های پرهزینه شود. در این مقاله با رایج‌ترین انواع فلنج و تفاوت‌های اصلی آن‌ها آشنا می‌شوید.برای اطلاع از لیست قیمت ورق استیل پانچ با ما تماس بگیرین.
- فلنج گلودار جوشی (Weld Neck Flange)
این نوع فلنج دارای یک گردن بلند مخروطی شکل است که به‌صورت کامل به لوله جوش داده میشود. طراحی این گردن باعث انتقال یکنواخت تنش از لوله به فلنج میشود و برای شرایط با فشار و دمای بالا مناسب است. فلنج گلودار معمولاً در صنایع نفت و گاز، نیروگاه‌ها و خطوط لوله‌ی تحت فشار بالا کاربرد دارد.
- فلنج اسلیپ آن (Slip-On Flange)
این فلنج نسبت به نوع گلودار ساده‌تر و اقتصادی‌تر است. لوله از درون فلنج عبور داده شده و سپس در دو طرف جوش داده میشود. نصب آن آسان‌تر بوده و معمولاً در فشارهای پایین یا کاربردهایی که نیاز به دقت بالای نصب ندارند، استفاده میشود. با این حال، مقاومت کمتری نسبت به فلنج‌های جوشی کامل دارد.
- فلنج دنده‌ای (Threaded Flange)
در این نوع فلنج، به‌جای جوش دادن، اتصال از طریق دنده (رزوه) انجام میشود. فلنج دنده‌ای برای سیستم‌هایی که جوشکاری در آن‌ها ممکن یا ایمن نیست (مثلاً در محیط‌های قابل اشتعال)، انتخاب خوبی است. البته به دلیل محدودیت در مقاومت، برای فشارهای بسیار بالا توصیه نمی‌شود.
- فلنج کور (Blind Flange)
فلنج کور برای بستن انتهای لوله یا مسدود کردن مسیر استفاده میشود. این نوع فلنج فاقد سوراخ مرکزی است و به‌صورت کامل مسیر جریان را قطع می‌کند. در تعمیر و نگهداری خطوط لوله، تست فشار، یا تغییرات در سیستم لوله‌کشی، فلنج کور کاربرد فراوانی دارد. این فلنج باید بتواند فشار زیادی را تحمل کند، بنابراین طراحی و متریال آن اهمیت زیادی دارد.
- فلنج لپ جوینت (Lap Joint Flange)
فلنج لپ جوینت معمولاً با یک قطعه جدا به نام Stub End استفاده میشود. این نوع فلنج قابلیت جابه‌جایی آزادانه در اطراف لوله را دارد و بیشتر در سیستم‌هایی به کار می‌رود که نیاز به جداسازی مکرر قطعات دارند. همچنین برای خطوط لوله با خوردگی بالا، به‌دلیل امکان تعویض آسان و صرفه‌جویی در متریال اصلی، گزینه‌ای مناسب است.
انواع فلنج و تفاوت‌های آن‌ها را بشناسید
فلنج‌ها یکی از اصلی‌ترین اجزای اتصال در سیستم‌های لوله‌کشی صنعتی هستند. بسته به نوع پروژه، شرایط فنی، فشار و دمای کاری، انتخاب نوع مناسب فلنج می‌تواند از بروز نشت، خوردگی یا خرابی‌های پرهزینه جلوگیری کند. در این مطلب با انواع مختلف فلنج‌ها و تفاوت‌های کاربردی آن‌ها آشنا می‌شویم.
- فلنج گلودار جوشی (Weld Neck Flange)
این نوع فلنج دارای یک گردن مخروطی شکل است که به‌صورت کامل به لوله جوش داده میشود. گردن بلند فلنج باعث میشود تنش به‌صورت یکنواخت بین فلنج و لوله توزیع شود. همین ویژگی باعث میشود فلنج گلودار گزینه‌ای ایده‌آل برای فشار و دمای بالا، مخصوصاً در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها باشد.
- فلنج اسلیپ‌آن (Slip-On Flange)
فلنج اسلیپ‌آن به گونه‌ای طراحی شده که لوله از درون آن عبور می‌کند و سپس از دو طرف جوش داده میشود. این فلنج از نظر نصب ساده‌تر و ارزان‌تر از نوع گلودار است، اما مقاومت مکانیکی پایین‌تری دارد. از فلنج Slip-On بیشتر در سیستم‌هایی با فشار متوسط یا پایین استفاده میشود.
- فلنج رزوه‌ای (Threaded Flange)
این فلنج بدون نیاز به جوشکاری به لوله متصل میشود و از دنده‌های داخلی برای اتصال بهره می‌برد. فلنج رزوه‌ای انتخابی مناسب برای محیط‌هایی است که احتمال انفجار یا اشتعال وجود دارد و نباید از جوشکاری استفاده کرد. با این حال، مقاومت کمتری در برابر فشارهای بالا دارد و در مصارف خاص به‌کار می‌رود.
- فلنج کور (Blind Flange)
فلنج کور برای بستن انتهای خطوط لوله کاربرد دارد و سوراخ مرکزی ندارد. این نوع فلنج برای ایزوله کردن یک بخش از سیستم، انجام تست فشار یا قطع موقت جریان استفاده میشود. از آنجایی که فشار مستقیم روی این فلنج وارد میشود، باید مقاومت بالا و طراحی دقیقی داشته باشد.
- فلنج لپ جوینت (Lap Joint Flange)
فلنج لپ جوینت همراه با قطعه‌ای به نام “Stub End” استفاده میشود. این فلنج برخلاف سایر انواع، آزادانه روی لوله می‌چرخد و امکان هم‌راستا کردن آسان سوراخ‌ها را فراهم می‌کند. از این نوع فلنج بیشتر در سیستم‌هایی استفاده میشود که نیاز به جداسازی و اتصال مکرر دارند یا شرایط خوردگی بالاست.
تفاوت‌های اصلی فلنج‌ها در چیست؟
تفاوت فلنج‌ها در نحوه اتصال (جوشی، دنده‌ای، لغزشی)، مقاومت در برابر فشار و دما، میزان آب‌بندی و نوع کاربرد آن‌ها در صنایع مختلف است. انتخاب درست فلنج، هم ایمنی را بالا می‌برد و هم عمر مفید تجهیزات را افزایش می‌دهد.برای اطلاع از لیست قیمت ورق استیل دکوراتیو با ما تماس بگیرین.
جنس فلنج‌ها و تاثیر آن بر کارایی آن‌ها
جنس فلنج یکی از مهم‌ترین عوامل تعیین‌کننده در کارایی، دوام و ایمنی سیستم‌های تحت فشار است. انتخاب صحیح متریال فلنج نه‌تنها از بروز مشکلاتی مانند خوردگی، نشتی و تغییر شکل جلوگیری می‌کند، بلکه می‌تواند عمر سیستم را افزایش داده و هزینه‌های نگهداری را به حداقل برساند.
فلنج‌های فولادی (کربن استیل)
رایج‌ترین نوع فلنج در صنعت، فلنج کربن استیل است. این فلنج‌ها به دلیل مقاومت بالا در برابر فشار و استحکام خوب، در بسیاری از کاربردهای عمومی و صنعتی مورد استفاده قرار می‌گیرند. البته در برابر خوردگی حساس‌اند و برای محیط‌های خورنده باید با پوشش ضدزنگ یا آلیاژهای محافظ استفاده شوند.برای اطلاع از لیست قیمت ورق استیل 304 با ما تماس بگیرین.
فلنج‌های استنلس استیل (Stainless Steel)
استنلس استیل به‌خاطر مقاومت بسیار بالا در برابر زنگ‌زدگی، حرارت و مواد شیمیایی، گزینه‌ای ایده‌آل برای صنایع غذایی، دارویی، پتروشیمی و دریایی است. آلیاژهایی مثل 304 و 316 بسته به درصد نیکل و کروم، در شرایط محیطی مختلف کاربرد دارند.
فلنج‌های آلومینیومی و برنزی
این فلنج‌ها وزن کمتری دارند و در سیستم‌هایی که فشار کاری پایین است یا نیاز به انتقال حرارت سریع وجود دارد، به کار می‌روند. فلنج‌های برنزی همچنین در برابر خوردگی آب شور مقاومت خوبی دارند، به همین دلیل در تأسیسات دریایی و کشتی‌سازی استفاده می‌شوند.
فلنج‌های پلاستیکی (PVC و CPVC)
در سیستم‌هایی با فشار و دمای پایین مانند خطوط آب یا فاضلاب، از فلنج‌های پلیمری استفاده میشود. این فلنج‌ها سبک، ارزان و ضدزنگ هستند، ولی در برابر ضربه یا دمای بالا مقاومت کمی دارند.
“انتخاب جنس مناسب فلنج باید با توجه به نوع سیال، دمای کاری، فشار، محیط کاری و هزینه مد نظر انجام شود. استفاده از فلنج با متریال نامناسب می‌تواند باعث نشت، آسیب به تجهیزات و توقف خطوط تولید شود، در حالی که انتخاب درست، کارایی و ایمنی سیستم را تضمین می‌کند.”برای اطلاع از لیست قیمت لوله استیل صنعتی با ما تماس بگیرین.
اتصال فلنج‌ها چگونه انجام میشود؟
اتصال فلنج‌ها یکی از روش‌های مرسوم و مطمئن در سیستم‌های لوله‌کشی صنعتی است. این نوع اتصال باعث میشود قطعات به‌راحتی به هم وصل یا جدا شوند، بدون اینکه به کل سیستم آسیب وارد شود. فلنج‌ها معمولاً در انتهای لوله‌ها، شیرآلات یا تجهیزات نصب می‌شوند و به‌کمک پیچ، مهره و گسکت (Gasket) به هم متصل می‌گردند.
مراحل اتصال فلنج‌ها:
- هم‌راستا کردن فلنج‌ها
ابتدا باید دو فلنج در یک راستا قرار بگیرند تا سوراخ‌های پیچ دقیقاً روبه‌روی هم قرار بگیرند. این مرحله برای جلوگیری از تنش‌های اضافی و آب‌بندی صحیح اهمیت زیادی دارد. - قرار دادن گسکت (واشر آب‌بندی)
بین دو فلنج یک گسکت قرار داده میشود. گسکت قطعه‌ای نرم از جنس لاستیک، تفلون، گرافیت یا فلز است که وظیفه آب‌بندی دارد و از نشت سیال جلوگیری می‌کند. انتخاب نوع گسکت باید بر اساس نوع سیال، دما و فشار سیستم انجام شود. - بستن پیچ‌ها با ترتیب مشخص
پیچ و مهره‌ها باید به‌صورت ضربدری (Cross pattern) و با گشتاور مشخص سفت شوند تا فشار به‌طور یکنواخت روی سطح گسکت توزیع شود. سفت کردن غیراصولی ممکن است باعث له شدن گسکت، نشتی یا حتی ترک خوردن فلنج شود. - کنترل نهایی اتصال
پس از نصب، باید اتصال بررسی و در صورت نیاز با ابزار دقیق مانند گشتاورسنج تنظیم شود. همچنین در سیستم‌های حساس، تست فشار انجام میشود تا از آب‌بندی کامل مطمئن شویم.
نکته مهم:
برای عملکرد درست اتصال فلنجی، انتخاب صحیح نوع فلنج، گسکت مناسب و رعایت اصول نصب حیاتی است. در پروژه‌های بزرگ صنعتی، حتی ممکن است فرآیند اتصال فلنج‌ها توسط افراد متخصص با ابزارهای دقیق انجام گیرد تا از هرگونه نشتی یا خرابی جلوگیری شود.برای اطلاع از لیست قیمت ورق استیل تاجدار با ما تماس بگیرین.
مزایا و معایب استفاده از فلنج در خطوط لوله
فلنج‌ها به عنوان یکی از مهم‌ترین روش‌های اتصال در سیستم‌های لوله‌کشی صنعتی شناخته می‌شوند. این اتصالات در صنایع متنوعی مثل نفت و گاز، نیروگاه‌ها، تصفیه‌خانه‌ها و پتروشیمی کاربرد دارند. با این حال، استفاده از فلنج هم مانند هر روش دیگری، مزایا و معایب خاص خود را دارد که در ادامه به آن‌ها می‌پردازیم.
مزایای استفاده از فلنج
- قابلیت جداسازی آسان
یکی از مهم‌ترین مزایای فلنج‌ها این است که به‌راحتی باز و بسته می‌شوند. این ویژگی به‌خصوص در مواقع تعمیر و نگهداری سیستم اهمیت دارد و باعث صرفه‌جویی در زمان و هزینه میشود. - انعطاف‌پذیری در طراحی سیستم
فلنج‌ها امکان اتصال انواع لوله‌ها، تجهیزات و شیرآلات را با قطرها و زوایای مختلف فراهم میکنند. به همین دلیل در طراحی سیستم‌های پیچیده یا چندمنظوره بسیار پرکاربرد هستند. - آب‌بندی قابل اعتماد
با استفاده از گسکت مناسب، اتصال فلنجی می‌تواند آب‌بندی مطمئنی ایجاد کند و از نشت سیال در فشار و دمای بالا جلوگیری نماید. - کاربرد برای لوله‌های با قطر بالا
در شرایطی که قطر لوله زیاد باشد، اتصال جوشی هم دشوارتر و هم پرهزینه‌تر میشود. در چنین مواردی فلنج‌ها انتخاب بهتری هستند.
معایب استفاده از فلنج
- هزینه نصب بالاتر نسبت به اتصالات دیگر
فلنج‌ها، همراه با پیچ، مهره و گسکت، نسبت به اتصالات جوشی یا دنده‌ای هزینه بیشتری دارند. همچنین نصب آن‌ها به نیروی متخصص نیاز دارد. - نیاز به فضای بیشتر برای نصب
به دلیل ساختار فلنج و قطعات همراه آن، اتصال فلنجی فضای بیشتری نسبت به دیگر روش‌های اتصال اشغال می‌کند. این موضوع ممکن است در محیط‌های محدود دردسرساز باشد. - حساسیت به نصب غیر اصولی
اگر فلنج به‌درستی نصب نشود یا گسکت به‌درستی قرار نگیرد، احتمال نشتی وجود دارد. بنابراین اجرای دقیق و استفاده از گشتاور مناسب در بستن پیچ‌ها بسیار مهم است. - لزوم بازرسی و نگهداری دوره‌ای
در محیط‌هایی با ارتعاش زیاد یا تغییرات دمایی مداوم، فلنج‌ها باید به‌صورت دوره‌ای بررسی و در صورت نیاز تنظیم شوند. این مورد ممکن است در طول زمان هزینه نگهداری را افزایش دهد.
فلنج‌ها در بسیاری از پروژه‌های صنعتی یک انتخاب ضروری و حرفه‌ای هستند، به‌ویژه زمانی که نیاز به باز و بسته شدن مکرر یا تحمل فشار بالا وجود دارد. با شناخت مزایا و معایب فلنج و انتخاب مناسب نوع آن، می‌توان عملکرد و دوام سیستم لوله‌کشی را به‌شکل قابل توجهی بهبود داد.
کاربرد فلنج در صنایع نفت، گاز و پتروشیمی
فلنج‌ها به عنوان یکی از اجزای کلیدی در سیستم‌های لوله‌کشی، نقش بسیار مهمی در صنایع نفت، گاز و پتروشیمی ایفا میکنند. این صنایع به دلیل فشار کاری بالا، دمای متغیر، مواد شیمیایی خورنده و نیاز به ایمنی بالا، به اتصالاتی نیاز دارند که هم مقاوم و هم قابل اطمینان باشند. فلنج‌ها به‌دلیل ویژگی‌های خاص‌شان، یکی از پرکاربردترین روش‌های اتصال در این حوزه‌ها محسوب می‌شوند.
- اتصال تجهیزات حساس و قابل جداسازی
در صنایع نفت و گاز، بسیاری از تجهیزات مانند مبدل‌های حرارتی، شیرآلات صنعتی، فیلترها، پمپ‌ها و کمپرسورها باید قابلیت جداسازی و تعمیر داشته باشند. استفاده از فلنج این امکان را فراهم می‌کند که قطعات بدون نیاز به برش یا آسیب به لوله‌کشی، جدا و مجدداً نصب شوند.برای اطلاع از لیست قیمت لوله استیل پزشکی با ما تماس بگیرین.
- تحمل فشار و دمای بالا
خطوط انتقال نفت و گاز معمولاً در شرایطی با فشار و دمای بالا کار میکنند. فلنج‌های گلودار جوشی (Weld Neck) و کور (Blind) که در این صنایع استفاده می‌شوند، توان تحمل این فشارها را دارند و از نشت سیال جلوگیری میکنند. انتخاب درست نوع فلنج و متریال آن با توجه به شرایط محیطی اهمیت زیادی دارد.
- قابلیت آب‌بندی مطمئن در شرایط خورنده
سیالاتی که در صنایع پتروشیمی جابه‌جا می‌شوند، اغلب خورنده هستند یا خاصیت شیمیایی شدید دارند. فلنج‌های ساخته‌شده از آلیاژهای مقاوم مانند استنلس استیل یا فلزات ویژه، همراه با گسکت‌های ضد خوردگی، تضمین‌کننده‌ی آب‌بندی ایمن و بدون نشتی در این شرایط هستند.برای اطلاع از لیست قیمت لوله استیل 316 با ما تماس بگیرین.
- افزایش ایمنی در سیستم‌های حساس
نشتی در یک خط لوله‌ی حاوی گاز یا مواد شیمیایی می‌تواند منجر به حوادث خطرناک شود. فلنج‌ها به دلیل امکان کنترل دوره‌ای، سفت‌کردن مجدد پیچ‌ها و بررسی وضعیت گسکت‌ها، به ایمنی کلی سیستم کمک میکنند.برای اطلاع از لیست قیمت لوله استیل 310 با ما تماس بگیرین.
- سهولت در توسعه یا تغییر خطوط
در پروژه‌های نفت و پتروشیمی، گاهی نیاز است مسیر لوله‌کشی تغییر یابد یا بخش جدیدی به سیستم اضافه شود. با استفاده از فلنج، این کار بسیار ساده‌تر و کم‌هزینه‌تر از تغییر کل مسیر جوشکاری‌شده خواهد بود.
“فلنج‌ها به‌دلیل دوام بالا، قابلیت آب‌بندی مطمئن، و امکان مونتاژ و دمونتاژ آسان، جایگاه ویژه‌ای در طراحی و اجرای خطوط لوله در صنایع نفت، گاز و پتروشیمی دارند. انتخاب نوع مناسب فلنج، مطابق با شرایط فنی پروژه، نه تنها کارایی سیستم را تضمین می‌کند، بلکه از بروز خطرات احتمالی نیز جلوگیری می‌نماید.”برای اطلاع از لیست قیمت لوله استیل 304 با ما تماس بگیرین.
